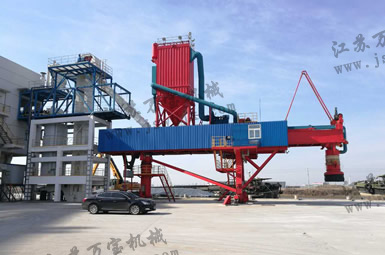

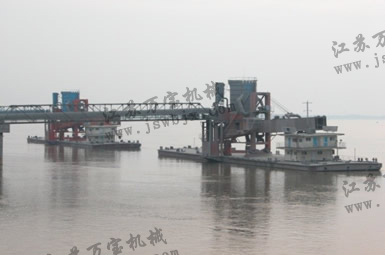

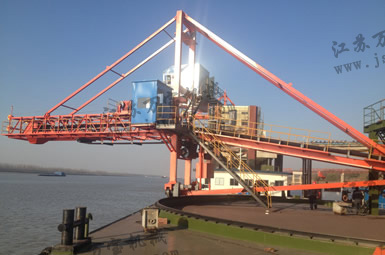

圓弧軌道式裝船機是一種高效連續裝船設備。廣泛應用于水泥、糧食、砂石、煤炭等行業?；【€(xiàn)式裝船機的前端棧橋軌道呈弧線形，裝船機的前端回轉臺車的中心與后端墩柱中心距離不變，物料靠來回擺動的裝船懸臂內的皮帶機裝船。這種裝船機所需碼頭岸線的長度和碼頭前沿皮帶輸送機的長度比移動式裝船機明顯減少，因而可以節省碼頭建設費用；對船型的適應性也較轉盤式裝船機好，裝船效率高，所以被大型的煤炭或礦石碼頭采用。
|
額定裝船效率 |
600噸/小時 |
|
|
裝船貨種 |
球團礦 |
|
|
軌道中心距旋轉中心距離 |
13米 |
|
|
最大裝船半徑 |
26米 |
|
|
圓弧軌道中心距碼頭前沿距離 |
1米 |
|
|
裝船機受料點帶面高程 |
躉船甲板面+2.5米 |
|
|
裝船皮帶允許最大角度 |
≤10° |
|
|
最大輪壓 |
≤25噸 |
|
|
適用船型 |
800噸級至5000噸級 |
|
|
工作速度及范圍 |
大車行走 |
速度：10.4米/分，旋轉角度-65°—+65° |
|
皮帶機 |
帶寬：1000毫米，帶速：1.6米/秒, |
|
|
臂架伸縮 |
速度：5米/分，行程：4米 |
|
|
供電 |
供電方式 |
后支承處固定供電 |
|
電制 |
交流、三相四線制、380伏、50赫茲 |
|
